Les potentiomètres Push Pull ou Push Push sur les guitares ou basses électriques sont de plus en plus utilisés. Ils permettent des combinaisons très intéressantes et ceci facilement car il n’est pas nécessaire de repercer ou de modifier sa guitare.
Même si il est préférable de laisser le volume de votre guitare avec un potentiomètre classique, et ceci pour des raisons de confort de câblage, la tonalité quant à elle pourra accueillir un push pull.
En effet, l’utilisation de ces potentiomètres, surtout pour les guitares équipées de micros doubles bobinages peut être judicieux. Il est toujours intéressant d’élargir sa palette sonore, sachant que l’on garde toujours la position basse comme standard.
Comment fonctionne un potentiomètre push pull pour guitare ?
Il faut bien différencier deux parties sur un potentiomètre Push Pull ou Push Push : la partie haute qui n’est autre qu’un potentiomètre tout à fait classique, et la partie basse qui fonctionne comme un switch deux positions. Il est très important de comprendre que ces deux parties fonctionnent totalement indépendamment. Si vous ne câblez que la partie potentiomètre, il fonctionnera comme un potentiomètre standard.Les deux positions :
La partie basse du potentiomètre push pull sur ce schéma (le switch) est composé de deux colonnes : 1 2 3 et 4 5 6, qui sont indépendantes.
Par action mécanique de l’axe du potentiomètre, vous allez relier soit la partie basse des colonnes, donc les pins 2 3 et 4 5 quand l’axe de votre potentiomètre est baissé et les pins 1 2 et 5 6 quand l’axe de votre potentiomètre est levé.
Que faire avec un push pull guitare ?

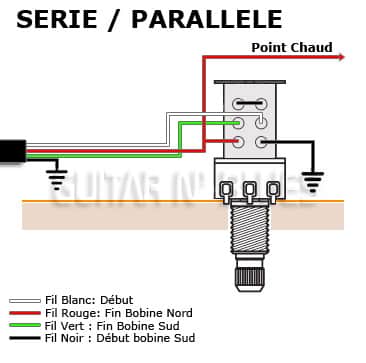

Bien sûr on à tous en tête les fameux série, parallèle, split et hors phase que l’on câble avec des humbuckers possédant 4 fils de sortie. mais on peut aussi faire avec un push pull par exemple un On-Off afin de couper totalement le son quand on lève le push pull. On peut aussi faire un by-pass, c’est à dire envoyer le signal des micros directement au jack sans passer par les potentiomètres (on a ainsi le vrai son des micros), on peut également faire un effet kill switch (idem On-Off), où bien une position avec certaines fréquences atténuées grâce à des condos et résistances… Il y a beaucoup de possibilités !Exemples de câblages :
Besoin de plus d’informations ?
Un guide complet (comprenant également le câblage des push pull CTS) est disponible dans la boutique Guitar n’ Blues
Bonjour et bonne année !
Je compte utiliser le câblage « bypass » pour commander un clean boost de Jack Orman embarqué sur ma guitare. Je pourrai en effet choisir le signal traité ou dry, si je comprends bien. Mais qu’en est-il de l’alimentation ? Le circuit ne tire-t-il sur la pile que lorsque je choisis le circuit avec signal traité par le boost ?
Je ne sais pas si ma question est claire mais je fait au mieux ^^’
Amicalement,
Bertrand
Bonjour,
Je souhaiterai modifier une ibanez gio GRX40 au niveau de la configuration micro.
> C’est un modèle stratocaster HSS
> Je change le set de micro mais je garde la même configuration en HSS
> Cependant j’introduis juste 2 changements :
1. Je souhaite mettre un premier push-pull sur le bouton volume pour mettre en série/parallèle mes micros
2. Je souhaite mettre un deuxième push-pull sur le bouton tona pour faire un split sur mon humbucker et le mettre en single coil.
Niveau achat je vais donc devoir acheter 2 potard push-pull, 2 bouton push pull. Faut-il prévoir autre chose ? (mise à part le fer à souder et le fil biensûr)
Auriez-vous un shéma de cablâge à me conseiller ?
Bonjour,
J’ai une Lag Roxanne Classic de 1999 équipé de Seymour Duncan SH1 et SH4 avec des potentiomètre en push pull.
Les potentiomètres sont en logarithmique et j’ai vu sur certain site que l’on pouvait les transformer en potentiomètres linéaire (du moins s’en approcher) en ajoutant une résistance entre l’extrémité haute et le curseur du potentiomètre.
Je vois sur ma guitare qu’il y a sur chaque potentiomètre un condensateur (je suppose de 22nF) du coup est ce que cela va influer sur l’effet de filtre qu’ont ces condensateurs? Avez vous déjà fait ce genre de modification et si oui est ce que cela c’est avéré concluant?
Je précise que je suis un peu novice en câblage de guitare ( même si j’ai effectué le changement de micro moi même 🙂 )
Musicalement
Guilaume
Bonjour, jamais fait cette modif mais j’ai déjà croisé ça sur le net en effet. Je sais juste que si vous mettez un treble bleed sur un volume ça change souvent sa course. Certains clients m’ont rapportés que ça se rapprochait du linéaire. Il y a une config Seymour ici : https://www.cabler-sa-guitare.fr/realiser-un-treble-bleed-guitare/ 2nf + 100k. A tester^^
Bonjour, déjà merci pour tous les tutos c’est top !
Est ce qu’on peut utiliser un push/pull en tant que selecteur ?
Je m’explique : je ma lance dans un projet de SG Junior plutôt classique (HH avec 2 vol 2 tones et un toggle 3 pos), mais j’aimerais ajouter un P90 entre les deux humbuckers.
L’idée serait de mettre un push/pull sur la tonalité du micro manche avec les deux modes suivants :
bas : micro manche
haut : P90
Si c’est faisable est-il possible dans le mode P90 de ne pas passer par le sélecteur ?
D’avance merci
Bonjour, quel est le câblage lorsqu’on veut le simple bobinage est position push, et le double bobinage en position pull, autrement dit l’inverse de ce qu’il se fait habituellement ?
Bonsoir
Je souhaite faire un split sur 2 micros H (double) avec un push pull.
J’ai bien noté le schéma au dessus. Je ne comprend pas le retour du fil rouge (point chaud) sur le push pull!
De plus sur le schéma les 2 micros on leurs point chaud relié, alors que normalement il passe par le selecteur 5 positions après…
Moi je voyait plus le schéma comme sur la photo « cablez votre guitare comme un pro » avec les 2 fils blanc et vert de chaque coté du plot central du push pull et la masse en dessous.
Cordialement
Patrick
bonjour
j’ai un gros souci pour ma part
j’ai une ltd ec1000
et je viens d’acheter un micro burstbucker 2 qui n’a qu’un seul fil.
j’ai deux bouton de volume et un push pull.
aucune idée du coup de comment brancher celui ci
Hello
j’aimerai sur ma telecaster qui n’a qun micro et deux potards, mettre un push pull et un nouveau micro en manche .
Question le push pull peut il me servir a la fois de volume ou tonlité (usage normal) et utiliser le push pull comme selecteur d’un de mes micros ? Siouplai merci
Bonjour, je souhaite réaliser un montage type telecaster ’72 thinline, avec deux humbuckers splittables.
Faut-il que je place le push-pull sur le potentiomètre de volume ou sur celui de tonalité (sachant que je pars pour du 500k).
Auriez vous des conseils pour un tel cablage (qui est mon premier qui plus est).
Musicalement
Bonjour,
J’aimerais me fabriquer une guitare avec 2 micros simple et 2 micros humbuckers. J’ai un problème cependant, j’aimerais bien pouvoir spliter les micros doubles (ou mettre hors phase, je ne sais pas lequel est le plus intéressant).
J’ai prévu de mettre des mini switch on/on pour pouvoir activer indépendamment les micros.
Auriez vous des conseils sur comment faire un cablage comme cela ?
Cordialement
Bonjour, 4 micros sur la même guitare ? attention, toutes les positions ne sonnent pas, en gros un micro est placé sur une division du diapason et des micros trop proches n’apportent pas grand chose. Il faudrait peaufiner le projet, savoir déjà si vous souhaitez du split ou du hors phase (car son très différent) et le hors phase c’est entre les bobines du micro, entre le micro et un autre ? Et on à tous tendance à avoir une guitare bourrée d’options en tout genre, en général on ne se set que de très peu de choses et j’invite toute le monde à ne garder que ce dont ils ont besoin sous peine de trop détériorer le signal, ça marche oui mais pas toujours au top^^
Bonjour,
J’ai une pelle modifié ^^ qui va subir de nouvelles modifications
Actuellement:
Micro manche DiMarzio DP100F-Spaced
Micro chevalet Seymour Duncan DimeBucker
J’ai 2 potentiomètres de volume (1 par micro)
1 sélecteur 3 positions
Les 2 micros ont 4 fils mais je ne les ait pas exploiter
Prochainement:
Je vais changer le micro manche par un Seymour Duncan Black Winter
Et j’aimerais pouvoir splitter mes micros
J’aimerais savoir si je peux utiliser des potentiomètres Push/Pull en tant que volume ?
P.S. J’ai trouver sur internet un schéma de Seymour Duncan pour câbler (avec split) leurs micro sur des potentiomètres Push/Pull
Musicalement,
Matthieu
Bonjour, vous pouvez placer le push pull ou vous voulez, ça reste un potentiomètre avec collé dessus un mini sélecteur. Perso je mets tjrs sur la tonalité car les Pushs pulls sont plus fragiles qu’un potard classique donc je trouve que sur la tonalité ils sont moins sollicités (mais ça dépendra du jeu de chacun^^)
Salut JP, si j’ai compris à qui on s’adresse ici, sinon salut quand même citoyen musicien !
« number one » a bientot 40 ans et je tente de l’améliorer, Vantage VS600 elle se nomme..
démontage/nettoyage(oh putain, 40 ans de nicotine !)/polissage de frettes/réglages/recablage de la bestiole : 2 pas du tout jeunes humbuckers qui seront bientot soudés sur du 4 conducteurs+masse en suivant le très-bô tuto de ton site :
https://www.cabler-sa-guitare.fr/optimisez-micro-humbucker-vintage/
vers 2 volumes et 1 push-pull de tonalité (tous de 500k) avec le condo qui va bien (un peu de stock depuis toutes ces années..)
le but est de splitter les mics avec le pull, et galère avec le schéma de cablage.. ai trouvé :
https://www.seymourduncan.com/wp-content/uploads/2015/05/2H_3G_2V_1TppSPL.jpg
ça semble plein de potentielles boucles de masse avec le blindage des cavités, en masse de boucles pour en rire un peu..
ai fouiné sur ton site, peut-être mal d’ailleurs, mais pas trouvé le schéma correspondant..
pour te résumer la question (elle est pas urgente !),
comment relier :
*2 humbuckers 4 fils+masse
*2 volumes 500k
*1 push-pull tone 500k+condo22 pour splitter les mics
*1 sélecteur 3ways+masse
*le jack ?
Et peut-être j’oublie un composant ? Ou l’histoire nord/sud ?
Merci de ta réponse éventuelle et pardon pour le roman : bientôt 40 ans comment faire court..
Musicalement,
Fred
Merci pour ton message (j’ai vu pire en taille^^) Je t’envoie un plan type Lag push pull par mail, normalement ça devrait aller. Musicalement. JP
bonjour,
tout d’abord merci pour vos conseils qui m’ont souvent bien aidés…je souhaiterai faire un cablage particulier, la guitare est équipé d’origine de 2 simples(manche et milieu) et d’un double en bridge le tout géré avec un vol/une ton et un toggle 3 positions, pos 1: micro manche et milieu, pos 2 : les 3 micros et pos 3: le bridge. j’aimerai mettre un push/pull en volume afin de pouvoir déconnecter le micro milieu et ainsi augmenter les possibilités sonores… voila si vous avez un petit dessin qui pourrait correspondre … par avance merci
Bonjour, Pourquoi ne pas mettre un 5 positions ? ça sera sans doute plus pratique que de mettre un push pull^^ Musicalement
Bonjour j’ai une epiphone sg special avec deux humbecker un tone et un selecteur a 3 position je voudrait mettre un push-pull pour pouvoir avoir le son d’un single mais il n’y a que deux cables venant des micros (un rouge et un noir qui ce branchent sur le selecteur ) ducoup je ne sait pas comment le câbler si une ame charitable pourait m’aider ce serait formidable ☺️
Bonjour,
Avec une sortie deux fils, ce n’est pas possible donc il faudra se faire une raison. Si vous souhaitez vraiment mettre un push pull il faudra :
– Soit changer de micros
– Soit modifier vos micros : https://www.blog.guitarnblues.com/optimisez-micro-humbucker-vintage/
bonjour
J’aimerais savoir s’il est possible de splitter un humbucker (ça ok je sais faire) mais en même temps de couper le condensateur pour obtenir un son single bien claquant et mordant ?
Merci

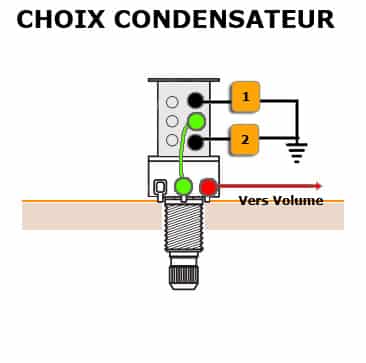

Bonjour, Bonne idée ça, faut voir ce que ça donne. Oui c’est tout à fait possible. Sur la colonne libre du split il est possible de faire comme le plan choix condensateur, il faudra juste enlever le condensateur noté 2 et du coup laisser la patte du bas vide. quand le push pull n’est pas actionné, il y aura bien le condo 1 actif, et quand on lève le push pull, il n’y aura plus de condos^^
Bonjour, je pensais qu’un kill switch pouvais se connecter en serie avec le plus du jack de sortie, or, je vois des plans où la masse est reliée et le kill en parallèle sur le jack de sortie, pouvez-vous m’expliquer? Merci
Bonjour,
pour réaliser un bon kill switch, le contact doit mettre en court circuit le signal à la masse; il faut donc câbler l’interrupteur entre la masse et le point chaud.
Si on le met en série,lors de la coupure, il y aura du buzz comme un jack qu’on laisse en l’air, débranché.
Mathias
Bonsoir,
Merci pour votre site et tous vos conseils !
Je souhaite câbler un P 57 classic en position Manche sur ma Les Paul. C.est un 4 fils. Je voudrais donc profiter de la possibilité de splitter les bobines. J’ai un P 57 classic plus 2 fils en position chevalet. Est ce possible de faire cette modification sur le micro Manche (splitt) et de faire un cablage « vintage » (config montrée dans votre tuto de 2012 mais avec du fil Mogami) ?
Merci !
Si tu n’as que deux fil sur ton micro, tu ne pourras pas faire de split. Il faudra que tu changes ton câble de micro avec du 4 conducteurs, ça c’est possible, j’ai fait un tuto dessus mais c’est délicat^^
